臭氧催化氧化裝置含油黏土的去油效果及動力學研究

目前, 大量含油污泥的產生與堆放是石油行業面臨的一個非常嚴峻的問題。在石油行業的上游和下游業務段(主要包括石油開采、貯存、集輸以及煉制過程), 都伴隨著含油污泥的產生[1]。據估算, 每加工 500 噸的原油將會產生 1 噸的含油污泥[2]。在我國, 每年大概產生 300 萬噸的含油污泥[3]。含油污泥是一種油水高度乳化且含有一定數量固體顆粒的復雜體系, 處理難度很大。并且, 由于含油污泥中含有部分重金屬、酚類、蒽、芘以及苯類等對環境危害較大的物質, 如果長期堆放, 不及時處理, 會對周邊的水、土壤、大氣和動植物產生極大的危害[4-5]。同時, 由于其致癌、致畸和致突變的性質, 若處理不徹底, 會對人類產生致命危害[6-8]。

由于含油污泥的高危害性、高難處理性和相關政策的高壓性, 含油污泥的治理與管控引起越來越多的專家、學者和相關企業管理人員的關注[9-12]。近年來, 有關含油污泥的處理技術也隨之取得長足的發展, 其中以回收油分的資源化和固相達標處理的無害化技術為主要趨勢, 如萃取法[9-12]、機械離心分離法[13-14]、生物法[15-17]、熱化學清洗法[18-21]、熱解析法[22-23]和焚燒法[24]。盡管每一種方法都有各自的優缺點, 但在針對罐底油泥的處理中, 熱化學清洗法具有一些明顯的優勢, 如處理成本適中、去油效率明顯、無二次污染等。

針對華北油田某聯合站的罐底油泥, 本研究組針對性地開發出一套以“球磨+浮選”為核心的熱化學清洗新工藝。罐底油泥經過該工藝處理后, 其回收油分含水率低于 0.5%, 可交與煉廠進行回收利用, 固相含油率低于 2%, 滿足 SY/T7301—2016 標準中規定的處理要求。但是, 在水相回用的過程中發現, 其中摻雜著部分黏土成分, 該部分黏土的含油率仍高達 6.5%, 且處理難度較大, 質量占罐底油泥固相總質量的 10%~15%。為了有效地處理該部分含油黏土, 采用以臭氧催化氧化為核心的高級氧化技術, 所用催化劑為天然鋁礦石, 研究過程中對催化劑的特性進行較為詳細的表征, 并對影響臭氧催化氧化過程的 5 個重要參數(時間、溫度、催化劑用量、臭氧用量和 pH)的更佳使用條件逐一進行考察, 更終確定的更優處理?xiàng)l件如下: 反應時間 30 min, 反應溫度 45oC, 催化劑用量為 3%, 臭氧用量為 3.5 mg/min, pH 為 9。在更優條件下, 經過處理后含油黏土的含油率可降低至 1.2%, 滿足 SY/T7301—2016 標準中規定的處理要求。為進一步研究催化劑對臭氧催化氧化體系的貢獻, 從動力學角度出發, 分別對臭氧氧化與臭氧催化氧化兩個過程中的反應活化能和速率進行比較, 發現添加催化劑后反應體系的活化能由 69.062kJ/mol 降低到 10.884kJ/mol, 降低近 84.2%, 并且能將反應速率提高 2~3 倍。作為以“球磨+浮選”為核心的熱化學清洗新工藝的深度處理手段, 臭氧催化氧化技術完善了罐底油泥的資源化、無害化處理體系, 可為高難度油泥的處理提供一種解決方法。

1 材料與方法

1.1 實驗材料

實驗中用到的主要試劑有氫氧化鈉(NaOH)、鹽酸(HCl)、無水硫酸鈉(Na2SO4)、可溶性淀粉和碘化鉀(KI), 均為分析純, 購于國藥集團化學試劑北京有限公司; 四氯化碳(CCl4)為色譜級, 購于天津光復精細化工研究所。所用原料有天然鋁礦石(粒徑 1~2mm)為工業級, 購于呂梁恒原耐材有限公司; 所用含油黏土為華北油田某采油廠罐底油泥熱化學處理過程的副產物。

1.2 實驗裝置

主要實驗裝置有分析天平(AL104 型, 上海梅特勒-托利儀器公司)、真空烘箱(DZF-1B 型, 長沙金拓實驗器材有限公司)、機械攪拌裝置(E60-H 型, 上海歐河機械設備有限公司)、旋轉蒸發儀(RE-52AA 型, 上海亞榮生化儀器廠)、臺式離心機(TGL-10B 型, 上海安亭科學儀器廠)、紅外測油儀(ET1200 型, 上海歐陸科儀有限公司)、恒溫水浴鍋(HH-11-1 型, 常州蒙特儀器制造有限公司)和 pH 計(PHSJ-4F 型, 上海精密儀器科學有限公司)。

1.3 分析方法

含油黏土的含油率采用索氏抽提-分光光度法測試[22]。油泥油分中的元素組成采用元素分析儀測定, 其中 C, H, N 和 S 這 4 種元素的含量使用燃燒色譜法進行定量分析, O 含量通過差量法測定[23]。油相的四組分(飽和分、芳香分、膠質及瀝青質)通過四組分分析法測定[23-24], 黏度和密度根據文獻[22-23]的方法測試。

使用掃描電子顯微鏡(Scanning Electron Micro-scopy, SEM)分析含油黏土固相與催化劑的表面形態[21]。利用傅里葉紅外轉換光譜法(Fourier trans-form infrared spectroscopy, FTIR)分析催化劑的表面官能團組成與狀態, 掃描范圍為 4000~400cm?1[21]。催化劑的組分和比例用由 X 射線熒光光譜(XRF)法分析[25]。催化劑的零電荷點下 pH 值(pHpzc)用文獻[25]的方法測定, 該方法比 zeta 電位法更準確和方便。黏土的粒度分布用激光粒度分析儀進行分析。

1.4 實驗方法

1.4.1催化劑的用前處理

取一定質量的天然鋁礦石, 先用去離子水浸泡30 分鐘(水與鋁礦石的體積比約為 20:1), 期間用玻璃棒不停地?cái)嚢? 反復進行 3~5 次(主要目地是去除摻雜在樣品中的碎屑和懸浮物), 之后在室溫下通風干燥 2 天, 待用。取一部分上述干燥后的鋁礦石顆粒在 1023.15K 的溫度下焙燒 6 小時, 經過焙燒處理的鋁礦石顆粒與未進行焙燒處理的天然鋁礦石顆粒為處理含油黏土用的兩種對比催化劑。

1.4.2含油黏土去油實驗方法

采用四分縮分法, 對華北油田罐底油泥處理過程中的含油黏土副產物進行取樣, 取 100g 樣品放入臭氧反應瓶中(孟氏洗瓶)。加入適當比例的催化劑, 保持系統的液固比為 3:1。調整到需要的 pH 值后(利用 HCl 和 NaOH 調節系統的 pH 值), 開啟臭氧進氣口, 進行臭氧催化氧化反應。反應結束后, 采用振篩的方式, 將催化劑進行回收再利用。之后將漿液平穩地倒入離心管中, 在 3000r/min 的離心力下完成固液分離操作。液相在靜置條件下完成油水分離, 固相取出 5g 放入真空烘箱中(?0.1MPa, 60 oC)烘干后, 進行含油率的測試實驗。

2 實驗結果與討論

2.1 催化劑的表征

采用 XRF 法鑒定使用前的天然鋁礦石(natural aluminum ore, NAO)、使用后的天然鋁礦石(used natural aluminum ore, UNAO, 使用 10 次)、使用前的焙燒處理鋁礦石(calcined aluminum ore, CAO)和使用后的焙燒處理鋁礦石(used calcined aluminum ore, UCAO, 使用 10 次) 4 種催化劑的化學組成, 結果如表 1 所示。4 種催化劑的成分大體上一致, 都以Al2O3, SiO2, Fe2O3 和 TiO2 為主(占 84%~96%), 同時又均含少量 Na2O, CaO, K2O 和 MgO 等成分, 但成分的含量表現出很大的不同。鋁礦石催化劑所含的上述金屬氧化物成分在臭氧催化氧化有機污染物方面都具有較強的活性[26-28]。從表 1 可以看出, 經過焙燒處理后的催化劑在使用 10 次后, 各組分的含量均未發生太大的變化; 未經焙燒處理的天然鋁礦石在連續使用 10 次后, 成分流失量較大(特別是 Al2O3和 SiO2 這兩種主要成分), 在某種程度上說明焙燒手段有利于增強催化劑的穩定性。

表1 催化劑NAO, UNAO, CAO和UCAO的化學組成

Table 1 Chemical composition of NAO, UNAO, CAO, and UCAO catalysts

圖 1 為 NAO, UNAO, CAO 和 UCAO 四種催化劑的掃描電鏡結果。觀察 NAO 和 CAO 兩種催化劑, 可以發現二者的形貌結構具有很大的不同, 主要是由于在焙燒處理(1023.15 K, 6 小時)過程中存在于天然鋁礦石催化劑表面的一些易分解物質(如 CaCO3)會發生分解, 導致催化劑的孔體積、孔數目以及負載物質等指標發生較大的變化。進一步觀察可以發現, 與 UNAO 催化劑相比, 使用 10 次后的 NAO 催化劑表面形貌發生很大的變化, 而經過焙燒處理后的 CAO 催化劑在使用 10 次后表面形貌未發生明顯的變化, 這從另一個角度說明焙燒手段有利于增強鋁礦石催化劑的穩定性。

采用傅里葉轉換紅外光譜法, 對 CAO, UCAO, NAO 和 UNAO 四種催化劑的表面官能團構成進行分析, 結果如圖 2 所示。在 3700~3200cm?1 處出現的較寬的吸收峰為—OH 振動峰, 在 1150 和 1450cm?1處出現的峰分別為 C—H 和 C—O 振動峰, 在 350~ 800cm?1 出現的峰分別歸為 Al—O, Si—O 以及 Fe—O 等[29]的振動吸收峰。進一步觀察發現, 經過焙燒處理后的催化劑在連續使用 10 次以后, 其官能團的種類與數量并未發生明顯的變化; 而未經處理過的催化劑在連續使用 10 次后, 其官能團的種類雖未發生變化, 但數量明顯地流失, 特別是 350~800cm?1的雜原子振動峰數量的減少非常明顯。這說明經過焙燒處理后的催化劑活性組分穩定性大大加強, 所以其催化活性在連續使用 10 次后也不會出現太大的回落現象。

如表 2 所示, NAO 和 CAO 兩種催化劑的 pHpzc分別為 7.20 和 11.48, 經過焙燒處理后鋁礦石催化劑的 pHpzc 明顯高于天然鋁礦石催化劑。主要原因是在焙燒過程中一些鹽類物質受熱分解成堿性氧化物, 沉積在催化劑表面, 導致其堿性加強。CAO 催化劑的比表面積、孔體積和孔徑分別為 1.1430m2/g, 0.003994cm3/g 和 13.970nm。對 NAO 催化劑來說, 上述 3 種指標分別為 0.8734m2/g, 0.002065cm3/g 和9.458nm?？梢钥闯? 經過焙燒處理后鋁礦石催化劑的 3 項指標都有不同程度的增加, 這是由高溫下一些碳酸鹽物質受熱分解造成的。

2.2 含油黏土礦物的理化性質與礦物表征

本研究所用含油黏土來源于華北油田某聯合站罐底油泥的“球磨+浮選”處理過程。如表 3 所示, 該含油黏土的粒度分布在 1~10μm 之間, 含油率為6.5%, 油分元素分析結果為 C 82.54%, H 10.12%, O 4.60%, N 0.42%, S 2.32%, 提取油分的黏度為 77.95mm2/s。結合圖 3 的掃描電鏡分析結果可以看出, 該含油黏土擁有非常豐富的空隙度, 對油分的吸附效果非常強, 這是導致熱水洗工藝對其去油效果甚微的一個重要因素。

圖1 4種催化劑NAO (a), UNAO (b), CAO (c)和UCAO (d)的掃描電鏡圖像

Fig. 1 SEM micrographs of NAO (a), UNAO (b), CAO (c) and UCAO (d) catalysts

圖2 4種催化劑CAO, UCAO, NAO和UNAO的FTIR表征譜

Fig. 2 FTIR spectra of CAO, UCAO, NAO and UNAO catalysts

2.3 不同因素對臭氧催化氧化處理效果的影響

2.3.1時間對處理效果的影響

在反應溫度為 45oC, pH 為 9 的條件下, 研究反應時間對單獨臭氧化、NAO 臭氧催化氧化以及 CAO臭氧催化氧化這 3 個過程的影響, 其中催化劑的投加量為 3%, 結果如圖 4(a)所示。可以看出, 臭氧催化氧化組的去油效果整體上優于單獨臭氧化組, 這是由于添加催化劑以后去油機理發生改變, 由 O3分子作用機理轉變?yōu)椤H 機理, 由于·OH 的無選擇性和高反應性, 使其去油的速度和深度都強于單獨的臭氧氧化過程[30]。與 NAO 組相比, CAO 組去油效果更明顯的原因在于, 經過焙燒后的催化劑比表面積、孔徑和孔體積 3 項指標均明顯改善(表 2), 使得催化劑的活性位增多, O3 分子轉化為·OH的速率增大。經過30分鐘的處理, CAO組含油黏土的含油率已降低到1.2%, 且隨著時間的進一步增加, 含油率仍有較大的下降潛力。綜合考慮處理成本與達標要求, 將更佳反應時間定為30分鐘。

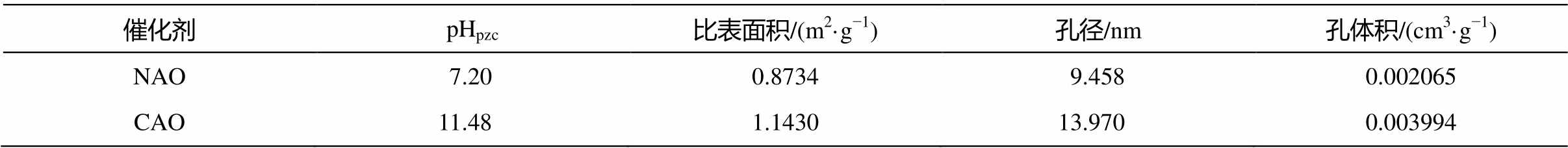

表2 兩種催化劑NAO和CAO的性質

Table 2 Properties of NAO and CAO catalysts

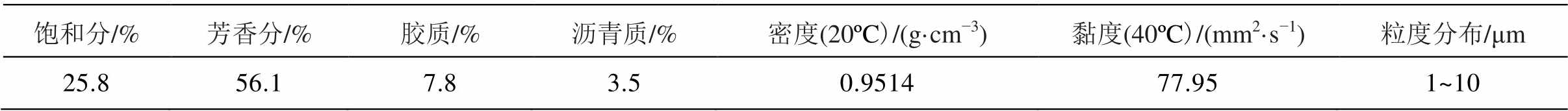

表3 含油黏土中油相的四組分組成、黏度及密度

Table 3 SARA, viscosity and density of oil in oil-bearing clay

說明: 四組分總和不足100%, 原因可能為測試過程中輕組分揮發。

圖3 含油黏土的掃描電鏡分析結果

Fig. 3 SEM micrographs of oil-bearing clay

2.3.2溫度對處理效果的影響

在pH為9, 催化劑投加量為3%, 臭氧用量為3.5mg/min, 反應時間為30分鐘的條件下, 研究溫度對去油效果的影響, 結果如圖4(b)所示。3組之間相比較, CAO臭氧催化氧化組的去油效果更佳, 45oC時含油率可降至1.2%, 達到SY/T7301—2016標準中規定的處理要求, 且在55oC時出現一個含油更低值0.9%, 之后隨著溫度進一步升高, 含油率不降反升。據文獻[31]的解釋, 提高臭氧催化氧化過程的反應溫度有助于臭氧分子的分解以產生活性更高的·OH, 從而加強去油的效果; 但是, 當溶液中·OH 過量時, 相互之間會發生猝滅反應, 并且隨溫度的升高, 臭氧的溶解度會逐漸降低。這兩個因素導致反應溫度超過55oC時去油效果降低, 因此, 我們將更佳反應溫度定為45oC。

2.3.3臭氧用量對處理效果的影響

在pH為9, 催化劑投加量為3%, 反應時間為30分鐘, 反應溫度45oC的條件下, 研究臭氧用量對去油效果影響, 結果如圖4(c)所示?？梢钥闯? 在臭氧用量從1.5mg/min逐步增加到3.5mg/min的過程中, 隨著臭氧投加量的增加, 3組含油黏土的含油率均出現一定程度的降低, 其中CAO臭氧催化氧化組的降低幅度更大, 其次為NAO臭氧催化氧化組, 再次為單獨臭氧催化氧化組。出現這種現象的原因是由于在1.5~3.5mg/min這個區間, 無論O3 還是·OH均未達到飽和狀態, 隨著各自濃度的增加, 增加了與黏土中油相接觸的機會, 促進其分解和礦化, 所以3組均出現含油率降低的現象。但是, 如2.3.2節所述, 由于·OH的去油活性遠遠超過O3, 所以會有催化劑組去油效果優于單純臭氧化組的現象。進一步增加臭氧用量, 在3.5~5.5mg/min這個區間, CAO與NAO兩組均有一個非常明顯的拐點, 在臭氧用量達到4.5mg/min后, 進一步增加臭氧用量, 去油效果不降反升, 其中一個主要原因在于, 當溶液中的·OH濃度超過一定的范圍后, 相互之間會發生猝滅反應, 自相消耗, 從而導致去油效果在一定程度上降低。由于在3.5mg/min的臭氧用量下, CAO組含油黏土的含油率已降至2%以下, 綜合考慮處理成本與達標要求, 將更佳臭氧用量定為3.5 mg/min。

圖4 反應時間、溫度、臭氧用量、催化劑用量和pH(e)對含油率的影響

Fig. 4 Influence of time (a), temperature (b), amount of ozone (c), amount of catalyst (d) and pH (e) on oil content

2.3.4催化劑用量對處理效果的影響

在pH為9, 臭氧用量為3.5mg/min, 反應溫度45oC, 反應時間為30分鐘的條件下, 研究催化劑用量對去油效果影響, 催化劑的用量依次為1, 2, 3, 4和5g/100g黏土, 結果如圖4(d)所示?？梢钥闯? 隨著催化劑用量的增加, 經臭氧催化氧化組處理后的含油黏土含油率均出現先降低再升高的趨勢。這是由于當催化劑的量增大到一定程度之后, 產生的·OH量相對于黏土中的油分來說達到過飽和狀態, ·OH發生猝滅反應, 影響反應效率。由于CAO催化劑比NAO催化劑具有更多的活性點位, 單位質量CAO與O3 作用會產生更多的·OH, 所以去油效果優于NAO, 其曲線拐點也因此比 NAO提前出現。從圖4(d)可以看出, 更佳催化劑用量為3g/100 g黏土(即更佳投加量為 3%)。

2.3.5 pH對處理效果的影響

在臭氧用量為 3.5mg/min, 催化劑投加量為 3%, 反應溫度為45oC, 反應時間為30分鐘的條件下, 研究pH對去油效果影響, 結果如圖4(e)所示?？梢钥闯? 在不同的pH條件下,3組經過不同過程處理的含油黏土含油率均有一定程度的變化, 整體的變化趨勢為: 單純臭氧化組處理后的含油率出現先升高后降低的趨勢, 催化劑組處理后的含油率呈現逐漸降低的趨勢。pH之所以能夠影響含油率, 主要是由于OH?能夠引發O3 分解產生·OH[32]。此外, pH還能決定水分子中或催化劑表面的羥基帶電情況[33],即當溶液的pH值高于催化劑的零點電荷pH時, 催化劑的表面會發生去質子化反應, 反之會發生質子化反應。在較低的pH范圍內, 反應以單獨的O3 作用為主; 隨著pH值升高, ·OH的作用逐漸加強。這兩種作用的相互抑制直接導致NAO臭氧催化氧化組在pH為3~5范圍內的去油效果甚至低于單獨的臭氧氧化組。隨著pH的進一步升高, ·OH的優勢逐步得到充分的體現, NAO組的去油效果明顯升高, 在pH超過6以后, 其去油效果逐步優于單獨臭氧化組。以CAO為催化劑的臭氧催化氧化過程, 在pH為3~11的范圍內, 其去油效果一直優于單獨臭氧化組和NAO組, 表明在CAO組的去油過程中, ·OH作用一直居于主導地位, 這也說明經過焙燒后的催化劑能適應酸、堿兩種反應環境。在pH為9時, 經過處理后含油黏土的含油率可降低到1.2%。綜合考慮處理成本與達標要求, 將更佳pH定為9。

2.4 反應動力學研究

從圖5可以看出, 單獨的臭氧氧化過程和以CAO為催化劑的臭氧催化氧化過程, 其反應均滿足一級反應動力學的模型。根據Arrhenius公式(式(1))以及一級反應動力學方程(式(2)),

(2)

可以求出以CAO為催化劑的臭氧催化氧化過程在308.15和318.15K溫度下的反應速率常數k以及反應的活化能Ea, 如表4所示。同理, 可進一步求出單獨臭氧氧化過程的k和Ea。結果顯示, 采用CAO催化該反應, 可以大大降低反應所需的活化能, 由69.062kJ/mol降低至10.884kJ/mol, 降低幅度近 84.2%, 并且能將反應速率提高2~3倍, 從理論上進一步證明CAO催化劑良好的催化性能。

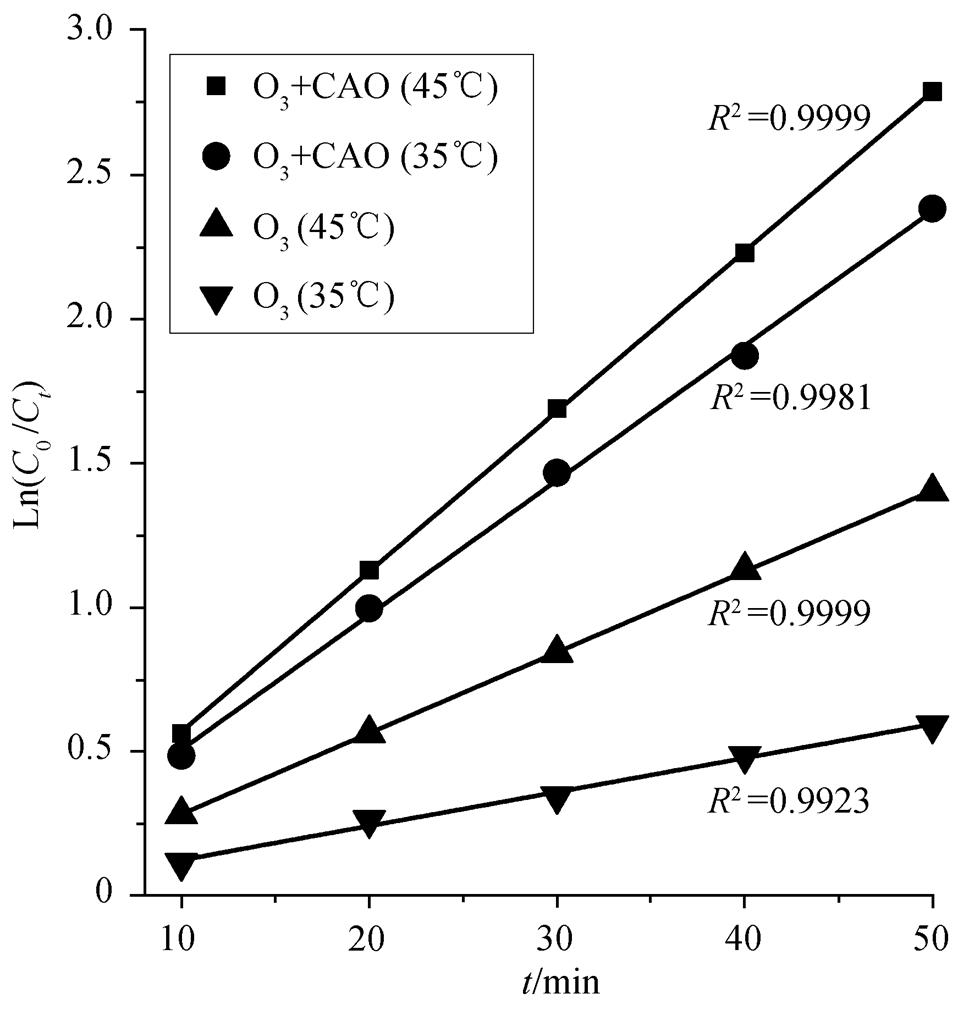

圖5 反應動力學研究

Fig. 5 Research of reaction dynamics

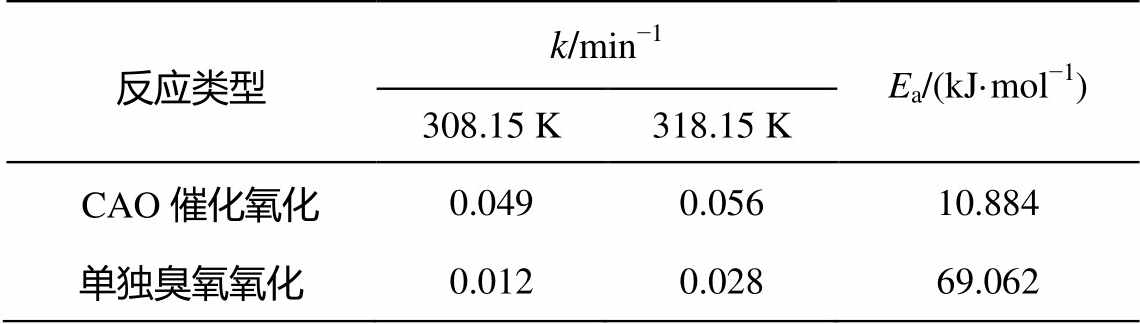

表4 催化氧化和單獨氧化兩種反應過程的反應參數

Table 4 Reaction parameters of catalytic oxidation and single oxidation processes

2.5 催化劑穩定性研究

為了對比 CAO 與 NAO 催化劑的穩定性, 在 pH為 9.0, 在臭氧用量為 3.5mg/min, 催化劑投加量為3%, 反應溫度 45oC 的條件下, 對含油黏土連續進行 10 次的處理, 每次處理時間均為 30 分鐘, 測試催化劑連續使用 10 次后的穩定性能, 結果如表 5 所示。可以看出, CAO 催化劑組在連續使用的過程中, 去油效果非常穩定, 并且在使用 10 次后, 經其處理后的含油黏土含油率仍可降至 1.3%; 而 NAO 催化劑組, 在連續使用 10 次的過程中含油率出現較大幅度的變化, 從起始的 2.1%變?yōu)?2.7%, 說明經過焙燒處理過的鋁礦石作為催化劑使用比天然鋁礦石具有更好的穩定性。這個結果與上述采用 XRF 和 FTIR兩種手段表征的結果一致, 進一步說明天然鋁礦石作為廉價催化劑應用到含油污泥處理領域的巨大空間與可能性。

表5 CAO與NAO兩種催化劑的穩定性

Table 5 Stability of CAO and NAO catalysts

3 結論

天然鋁礦石經過焙燒處理后作為臭氧催化氧化催化劑(CAO)使用, 具有很好的催化性能, 在臭氧用量為 3.5mg/min, 催化劑投加量為 3%, pH 為 9, 反應時間為 30 分鐘, 反應溫度為 45oC 的更優條件下, 經過 CAO 臭氧催化氧化處理后含油黏土的含油率可降低至 1.2%, 滿足 SY/T7301—2016 標準中規定的處理要求。

與天然鋁礦石相比, 經過焙燒處理后的鋁礦石催化穩定性大大提高, 連續使用 10 次后, 經其處理的含油黏土的含油率仍可降低到 1.3%。

CAO 臭氧催化氧化與單獨臭氧氧化的反應過程均滿足一級反應動力學模型, 通過反應速率常數k 與反應活化能Ea兩個指標的對比, 發現采用 CAO為催化劑的過程中, 其活化能大大降低, 由 69.062kJ/mol 降低到 10.884kJ/mol, 降低幅度近 84.2%, 并且能夠?qū)⒎磻?yīng)速率提高 2~3 倍, 從理論上進一步證明了 CAO 催化劑的有效性。

參考文獻

[1]Wang Y, Zhang X, Pan Y, et al. Analysis of oil content in drying petroleum sludge of tank bottom. Int J Hydrogen Ene, 2017, 42(29): 18681-18684

[2]Elektorowicz M, Habibi S. Sustainable waste mana-gement: recovery of fuels from petroleum sludge. Can J Civil Eng, 2005, 32(1): 164-169

[3]Wang X, Wang Q, Wang S, et al. Effect of biostimu-lation on community level physiological profiles of microorganisms in field-scale biopiles composed of aged oil sludge. Bioresour Technol, 2012, 111(4): 308-315

[4]劉曉艷, 馬春曦, 楚偉華, 等. 水包油型油水乳液的制備. 大慶石油學院學報, 2005, 29 (3): 102-103

[5]楊雙春, 劉國斌, 張金輝, 等. 國內外含油污泥處理技術研究進展. 現代化工, 2012, 32(11): 36-39

[6]Couto M N P, Monteiro E, Vasconcelos M T S. Mesocosm trials of bioremediation of contaminated soil of a petroleum refinery: comparison of natural attenuation, biostimulation and bioaugmentation. En-viron Sci Pollut Res, 2010, 17(7): 1339-1346

[7]Manar H, Mahmoud A, Olodia A N et al. Spectro-chemical analytical follow up of phytoremediation of oil-contaminated soil. Soil Sediment Contam, 2018, 27(6): 485-500

[8]Sarkar D, Ferguson M, Datta R, et al. Bioremediation of petroleum hydrocarbons in contaminated soils: comparison of biosolids addition, carbon supplemen-tation, and monitored natural attenuation. Environ Pollut, 2005, 136(1): 187-195

[9]曾海鰲, 宋若遠, 王志強, 等. 三相萃取法處理油田含油污泥研究. 油田化學, 2006, 23(4): 375-378

[10]周瓊, 孫昱東, 趙凌云. 有機溶劑對油砂抽提過程中油砂瀝青收率和性質的影響. 煉油技術與工程, 2015, 45(11): 28-31

[11]He S L, Tan X C, Hu X, et al. Effect of ultrasound on oil recovery from crude oil containing sludge. Envi-ron Technol, 2019, 40(11): 1401-1407

[12]Hu G, Li J, Hou H. A combination of solvent extraction and freeze thaw for oil recovery from petroleum refinery wastewater treatment pond sludge. J Hazardous Materials, 2015, 283(11): 832-840

[13]龍亮, 劉國榮, 張悅, 等. 污油泥處理研究現狀及其進展. 化工技術, 2015, 25(4): 32-35

[14]盧中民. 油田含油污泥調質-離心處理工藝技術研究. 石油規劃設計, 2013, 24(5): 21-23

[15]李慧敏, 張燕萍, 肖豐浦. 生物修復法處理新疆油田老化油泥試驗. 油氣田地面工程, 2016, 35(5): 62-65

[16]盧曉霞, 李秀利, 馬杰, 等. 焦化廠多環芳烴污染土壤的強化微生物修復研究. 環境科學, 2011, 32 (3): 864-869

[17]張強, 傅曉文, 季蕾, 等. 生態堆技術修復老化油泥污染土壤. 環境工程學報, 2017, 11(11): 6142-6146

[18]孫佰仲, 白林峰, 王擎, 等. 熱化學法清洗頁巖油泥實驗. 化工進展, 2014, 33(6): 1596-1600

[19]閆秀懿, 喬瑋, 李飄, 等. 含油污泥的水熱法減量處理. 化工環保, 2014, 34(4): 340-343

[20]Hu G J, Li J B, Zeng G M. Recent development in the treatment of oily sludge from petroleum industry: a review. J Hazard Mater, 2013, 261(15): 470-490

[21]秦宏, 馬金鞍, 王擎, 等. 熱化學清洗與溶劑萃取法處理頁巖油泥. 環境工程學報, 2016, 10(2): 851-857

[22]Shen Y, Chen X, Wang J. Oil sludge recycling by ash-catalyzed pyrolysis-reforming processes. Fuel, 2016, 182(15): 871-878

[23]Yang P H, Li J L, Liu F. Low temperature pyrolysis of oil sludge. Environ Chem, 2014, 33(8): 1410-1411

[24]劉磊, 羅躍, 劉清云, 等. 江漢油田含油污泥焚燒處理技術研究. 石油與天然氣化工, 2014, 43(2): 200-203

[25]Altenor S, Carene B, Emmanuel E, et al. Adsorption studies of methylene blue and phenol onto vetiver roots activated carbon prepared by chemical activa-tion. J Hazard Mater, 2009, 165(1/2/3): 1029-1039

[26]Zhao D Z, Shi C, Li X S, et al. Enhanced effect of water vapor on complete oxidation of formaldehyde in air with ozone over MnOx catalysts at room tem-perature. J Hazard Mater, 2012, 239(2): 362-369

[27]Rodríguez J L, Poznyak T, Valenzuela M A, et al. Surface interactions and mechanistic studies of 2,4-dichlorophenoxyacetic acid degradation by catalytic ozonation in presence of Ni/TiO2. Chem Eng J, 2013, 222(5): 426-434

[28]Qin W, Li X, Qi Y J. Experimental and theoretical investigation of the catalytic ozonation on the surface of NiO-CuO nanoparticles. Langmuir, 2009, 25(14): 8001-8011

[29]Zhang T, Li C, Ma J, et al. Surface hydroxyl groups of synthetic α-FeOOH in promoting ·OH generation from aqueous ozone: property and activity relation-ship. Appl Catal B: Environ, 2008, 82(1/2): 131-137

[30]Qi F, Xu B, Chen Z, et al. Influence of aluminum oxides surface properties on catalyzed ozonation of 2,4,6-trichloroanisole. Sep Purif Technol, 2009, 66 (2): 405-410

[31]Gottschalk C, Lobra J A, Saupe A. Ozonation of water and wastewater. Weinheim: Wiley-VCH, 2000: 39-43

[32]Zhang T, Ma J. Catalytic ozonation of trace nitro-benzene in water with synthetic goethite. J Mol Catal A: Chem, 2008, 279(1): 82-89

[33]Stumm W. Chemistry of the Solid-Water Interface. New York: JohnWiley and Sons, 1992

Study on Deoiling Effect and Kinetics of Ozone Catalyzed Oxidation of Oil-bearing Clay

CHEN Hongshuo, LIU Yangsheng?

College of Environmental Sciences and Engineering, Peking University, Beijing 100871; ? Corresponding author, E-mail:ysliu@pku.edu.cn

Abstract An ozone catalytic oxidation treatment technology with natural aluminum ore as a catalyst was developed to treat the byproduct of oil-bearing clay with oil content of 6.5% produced during the thermochemical treatment of petroleum sludge at tank bottom. Under the optimized treatment conditions, the oil content of oil-bearing clay could be reduced to 1.2%, meeting the treatment requirements specified in the “SY/T7301-2016”. For further research on the contribution of the catalyst to the ozone catalytic oxidation system, the reaction activation energy and reaction rates of ozone oxidation and ozone catalytic oxidation were compared from the perspective of kinetics. The results showed that, with the catalyst sludge adding, the oil removal rate increased 2-3 times and the reaction activation energy reduced 84.2%, which showed the effectiveness of the catalyst on the kinetics of quantitatively. As a kind of deep treatment method of the oily clay, this technology further complements and improves the recycling and harmless treatment system of petroleum sludge at tank bottom.

Key words oil-bearing clay; ozone catalytic oxidation; natural aluminum ore; kinetics

doi: 10.13209/j.0479-8023.2019.089

國家自然科學基金(21077002)資助

收稿日期: 2018-12-25;

修回日期: 2019-06-18
